变频器输入输出电抗器作用,很全的解释

文章出处: 人气:发表时间:2017-02-17 11:47
变频器输入输出电抗器作用,很全的解释

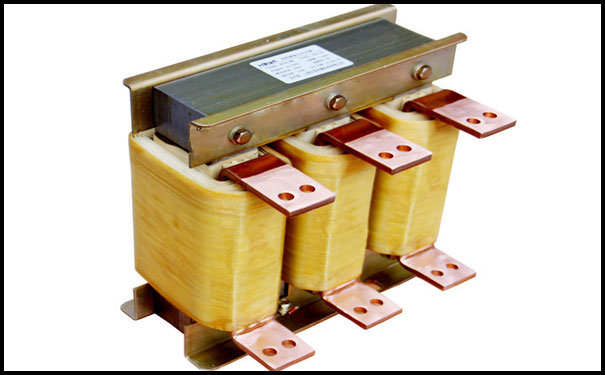

  电力网中所采用的电抗器,实质上是一个无导磁材料的空心线圈。它可以根据需要,布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时,会产生数值很大的短路电流。如果不加以限制,要保持电气设备的动态稳定和热稳定是非常困难的。因此,为了满足某些断路器遮断容量的要求,常在出线断路器处串联电抗器,增大短路阻抗,限制短路电流。

  由于采用了电抗器,在发生短路时,电抗器上的电压降较大,所以也起到了维持母线电压水平的作用,使母线上的电压波动较小,保证了非故障线路上的用户电气设备运行的稳定性。

  近年来,在电力系统中,为了消除由高次谐波电压、电流所引起的电容器故障,在电容器回路中采用串联电抗器的方法改变系统参数,已取得了显著的效果。

  平波电抗器在整流电路中是个重要元件,在中频电源中主要作用是:

  1. 限制短路电流,(逆变晶闸管换相时同时导通相当于整流桥负载直接短路)没有电抗器就直接短路。

  2. 抑制中频分量对工频电网的影响。

  3. 滤波作用(整流电流带有交流成分;高频交流不一通过大电感)使整流输出波形连续,如不连续,就会出现电流为零的时间,这时逆变桥停止工作,造成整流桥开路的现象。

  4. 并联逆变电路的输入功率有无功分量的吞吐,逆变桥的输入电路中必定有储能的元件电抗器。

  变频器增加输出电抗器的作用是什么?

  变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离,输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压,减少此电压对电缆绝缘和电机的不良影响。同时为了增加变频器到电机之间的距离可以适当加粗电缆,增加电缆的绝缘强度,尽量选用非屏蔽电缆。
