电容器串联电抗器的作用,很全的解释

文章出处: 人气:发表时间:2017-02-19 16:28
电容器串联电抗器的作用,很全的解释
电容器串联电抗器的作用,很全的解释

  产品特点:

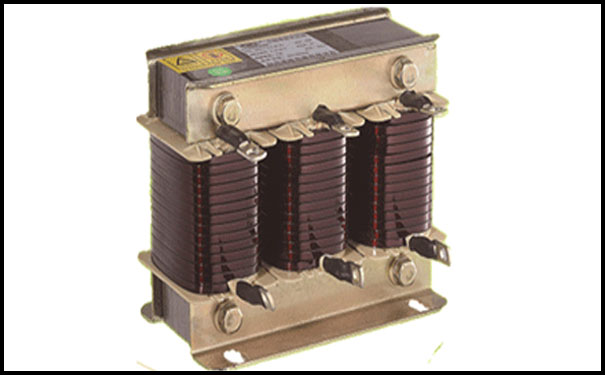

  1.该电抗器分为三相和单相两种,均为铁心干式。

  2.铁芯采用优质低损耗进口冷轧取向硅钢片,芯柱由多个气隙分成均匀小段, 气隙采用环氧层压

  玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。

  3.线圈采用H级或C级漆包扁铜线绕制,排列紧密且均匀外表不包绝缘层,具有较好的散热性能。

  4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆 →热烘固化这一工艺流程,采用H级浸

  渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极

  高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。

  5.电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保

  具有较好的滤波效果。

  6.外露部件均采取了防腐蚀处理,引出端子采用冷压铜管端子。

  7.该电抗器与国内同类产品相比具有损耗低、线性好、体积小、重量轻、外形美观等优点。

  性能参数:

  1.可用于400V、660V系统;

  2.电抗率的种类:6%、7%、12%、13.5%;其他规格可以定制。

  3.额定绝缘水平3kV/min;

  4.电抗器各部位的温升限值:铁芯不超过85K,线圈温升不超过95K;

  5. 电抗器噪声不大于45dB;

  6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行;

  7.电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95;

  8.三相电抗器的任意两相电抗值之差不大于±3%;

此文关键字:电容器串联电抗器的作用
