电容器串联电抗器作用,很全的解释

文章出处: 人气:发表时间:2017-02-19 16:57
电容器串联电抗器作用,很全的解释
电容器串联电抗器作用,很全的解释

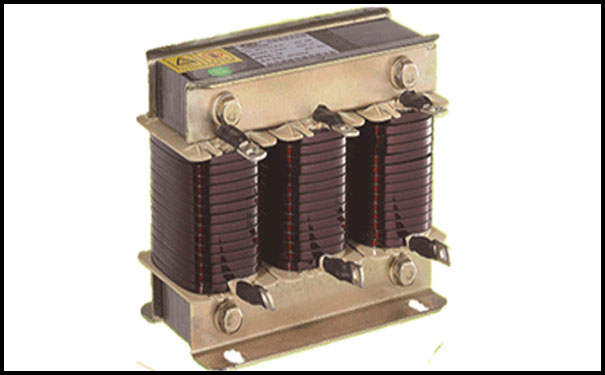

  干式铁芯串联电抗器用于低压无功补偿柜中,与电容器相串联,当低压电网中有大量整流、变流装置等谐波源时,其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。

  1.该电抗器分为三相和单相两种,均为铁心干式。

  2.铁芯采用优质低损耗进口冷轧取向硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。

  3.线圈采用H级或C级漆包扁铜线绕制,排列紧密且均匀,外表不包绝缘层,具有极佳的美感且有较好的散热性能。

  4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的燥音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。

  5.电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。

  6.外露部件均采取了防腐蚀处理,引出端子采用镀锡铜管端子。

  7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。

  1.可用于400V、660V系统。

  2.电抗率的种类:6[%]、7[%]、12[%]、13[%]。

  3.额定绝缘水平3kV/min。

  4.电抗器各部位的温升限值:铁芯不超过85K,线圈升温不超过95K。

  5.电抗器噪声不大于45dB

  6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

  7.电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下长期运行。

  8.三相电抗器的任意两相电抗值之差不大于±3[%]。

  9.耐温等级H级(180℃)以上。

  1.海拔高度不超过2000米。

  2.运行环境温度-25℃~+45℃,相对湿度不超过90[%]。

  3.周围无有害气体,无易燃易爆物品。

  4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

  7[%]和13[%]电抗率的三相及单相电抗器的参数及尺寸详见下表,6[%]电抗率的电抗器尺寸参考7[%]电抗器,12[%]电抗率的电抗器尺寸参考13[%]电抗器,其它规格的电抗器可根据用户要求制造。

  CKSG型,400V三相,XL/Xc=7[%]。

  说明:其它容量的电抗器可根据用户要求制造.
