线路电抗器的作用,很全的解释

文章出处: 人气:发表时间:2017-02-20 11:43
线路电抗器的作用,很全的解释
线路电抗器的作用,很全的解释

  电抗器在无功补偿装置中的作用  随着我国500kV电力系统的发展,以及电气化铁路和大型钢铁基地的建设,在大型枢纽变电所中需要安装静止补偿装置的趋势越来越明显。静止补偿装置对负载突变的反映速度快(一般响应时间为0.02~0.04s),具有平滑的无功功率和电压调节特性。因此它能够稳定电力系统电压,有效地补偿电力系统的无功功率系数,抑制电压的波动,维持电力系统处于三相平衡状态,抑制电力系统的次同步振荡。此外安装在电力系统枢纽点的静止补偿装置还能起降低电力系统暂态超压的作用。因此各大电网均要求大中型变电站必须安装电抗器来补偿电容性的无功功率,做到就地补偿,就地平衡,以保证电力系统的安全运行。  电抗器是无功补偿装置的重要组成部分之一,并联电抗器用来提供感抗值消耗电力系统过剩的电容性无功功率,这在电力系统初期输送功率较小的时候以及电力系统后期在每日深夜轻负荷的时候都是十分必要的。因为在上述两种情况下,输电线路的无功功率损耗小,由于电容效应,输电线路产生的无功功率大于输电线路消耗的无功功率,在整个电力系统中存在剩余的无功功率(电容性),必须安装并联电抗器来消耗这部分剩余的无功功率,满足电力系统无功平衡的需要,维持电力系统的电压水平。否则电力系统的电压过高,无法安全运行。  近年来用减少静止补偿装置中晶闸管的数量,来节省整个装置的投资,有尽可能增大电容器组(简称TSC)容量和并联电抗器组(简称TCR)容量的趋势。在有的静止补偿装置中甚至取消了TSC回路,完全由固定电容器组(简称FC)代替。这样为了保持静止补偿装置具有连续平滑的无功功率和电压调节特性,就需要加大并联电抗器的总容量。因此,电抗器的用量将越来越大。  串联在电容器回路中的阻尼电抗器除起到前面所叙述的限制涌流和高次谐波的作用外,也起 到了无功补偿的作用。

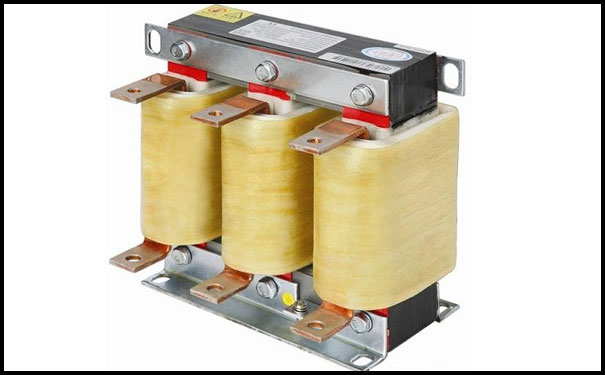

  变频器专用输入输出电抗器,直流电抗器1、 电抗器适用于无功功率补偿和谐波的治理系统中,可以改善功率因数,对谐波起滤波作用,以抑制电网电压波形畸变,从而改变电网质量和保证电力系统安全运行。2、 进线电抗器用来限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲,或平滑桥式整流电路换相时产生的电压缺陷,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染。3、 直流电抗器(又称平波电抗器)主要用于变流器的直流侧,电抗器中流过的具有交流分量的直流电流。主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续,减小电流脉动值,改善输入功率因数.4、 输出电抗器的主要作用是补偿长线分布电容的影响,并能抑制输出谐波电流,提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

  平波电抗器的作用平波电抗器在整流电路中是个重要元件,在中频电源中主要作用是:1. 限制短路电流,(逆变晶闸管换相时同时导通相当于整流桥负载直接短路)没有电抗器就直接短路。2. 抑制中频分量对工频电网的影响。3. 滤波作用(整流电流带有交流成分;高频交流不一通过大电感)使整流输出波形连续,如不连续,就会出现电流为零的时间,这时逆变桥停止工作,造成整流桥开路的现象。4. 并联逆变电路的输入功率有无功分量的吞吐,逆变桥的输入电路中必定有储能的元件电抗器。
