10kv干式电抗器,高质量产品解决方案

文章出处: 人气:发表时间:2017-05-11 22:04
10kv干式电抗器,高质量产品解决方案
10kv干式电抗器,高质量产品解决方案

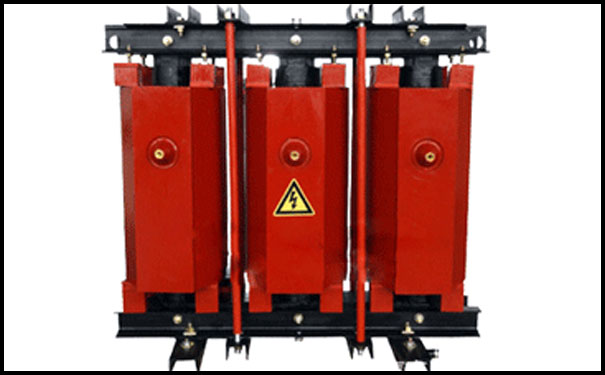

  高压串联电抗器结构特点

  1、 铁芯采用优质进口硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧布板作为隔绝,以保证气隙在电抗器长期运行下而不发生变化。

  2、铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行时的噪音,并具有较好的防潮防尘性能。

  3、线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强,采用F级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂。

  4、环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行。

  5、线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。

  高压串联电抗器使用环境条件

  1、海拔高度不超过1000米。

  2、运行环境温度-25℃~+45℃,相对湿度不超过90%。

  3、周围无有害气体,无易燃易爆物品。

  4、周围环境应有良好的通风条件。

  高压串联电抗器性能参数

  1、干式电抗器比传统油浸式电抗器、空心电抗器的体积要小,具有重量轻、占空间小、结构简单、安装方便等特点。

  2、耐温等级达到F级(155℃);正常运行时,干式铁芯电抗器的铁芯和线圈温升均不超过90K。

  4、干式铁芯电抗器能在1.35倍额定电流下长期运行。

  5、干式铁芯电抗器的噪声不大于国家标准。

  6、干式铁芯电抗器耐压水平符合JB5346-1998《串联电抗器》的规定。

此文关键字:10kv干式电抗器
