阻波电抗器,高质量产品解决方案

文章出处: 人气:发表时间:2017-05-11 22:04
阻波电抗器,高质量产品解决方案
阻波电抗器,高质量产品解决方案

  电网中有大量整流、变流、变频装置等谐波源,其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器广泛用于高低压滤波柜中,与滤波电容器相串联,调谐至某一谐振频率,用来吸收电网中相应频率的谐波电流,电抗率有1%、5.67%、6%、12%、13%等,能消除3、5、7、11、13次及更高次谐波。

  滤波电抗器与电容器相串联后,不但能有效地吸收电网谐波,而且提高了系统的功率因数,对于系统的安全运行起到了较大的作用。

  其结构特点如下:

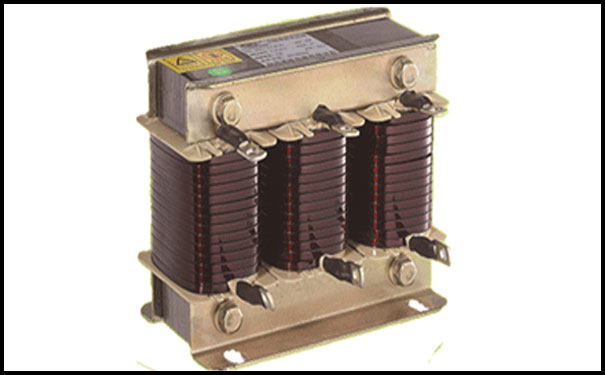

  1.该滤波电抗器分为三相和单相两种,均为铁心干式;

  2.铁芯采用优质低损耗冷轧硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,采用专用粘接剂粘接,以保证电抗气隙在运行过程中不发生变化;

  3.线圈采用F级或H级扁铜线绕制,排列紧密且均匀;

  4.滤波电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起;

  5.滤波电抗器的夹件、紧固件等采用非磁性材料,确保电抗器具有较高的品质因数,确保具有较好的滤波效果;

  6.外露部件均采取了防腐蚀处理;

  7.温升低,损耗小,综合利用率高,便于安装。

  执行标准

  1.T10229-1988 电抗器标准

  2.JB5346-1998 滤波电抗器标准

  3.IEC289:1987 电抗器标准

  技术参数

  绝缘结构:干式电抗器

  有无铁心:铁心式电抗器产品

  认证:CE

  用 途:滤波电抗器额定电流:30~895(A)

  系统额定电压:0.4(KV)匹配电容器容量:1~50000(kVAR)绝缘等级:F级或H级

  适用环境

  1.海拔不超过2000m;

  2.环境温度-25~+45(℃),相对湿度不超过90%;

  3.电源电压的波形近似于正弦波;

  4.周围无有害气体,无易燃易爆物品;

  5.周围环境应有良好的通风条件,如滤波电抗器装在柜内,应加装通风设备。
