并联补偿电抗器,高质量产品解决方案

文章出处: 人气:发表时间:2017-05-11 22:01

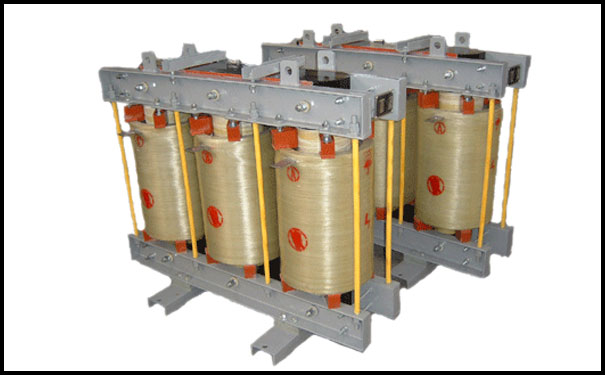

并联补偿电抗器,高质量产品解决方案
并联补偿电抗器,高质量产品解决方案 ​​​​

  并联补偿又称为无功补偿,在电力系统中接入并联电容器、并联电抗器或静止补偿器,以补偿系统的无功功率和维持系统的电压水平的措施

  例如:在负荷点或其附近装设电力电容器,可就近补偿无功功率,改善功率因数,提高电压水平;在超高压电网中,装设并联电抗器可以吸收长线路的无功功率,使沿线电压比较平稳。静止补偿器由并联电容器和并联电抗器组成,经可控硅进行控制,能攻击或吸收无功功率,起到减小电压波动以稳定系统电压的作用。

  作用

  1、降低工频电压升高数值。超高压输电线路一般距离较长,可达数百公里。由于线路采用分裂导线,线路的相间和对地电容均很大,在线路带电的状态下,线路相间和对地电容中产生相当数量的容性无功功率(即充电功率),且与线路的长度成正比,其数值可达200~300kvar,大容量容性功率通过系统感性元件(发电机、变压器、输电线路)时,末端电压将要升高,即所谓“容升”现象。在系统为小运行方式时,这种现象尤其严重。在超高压输电线路上接入并联电抗器后,可明显降低线路末端工频电压的升高。

  2、降低操作过电压。操作过电压产生于断路器的分、合闸操作,当系统中用断路器接通或切除部分电气元件时,在断路器的断口上会出现操作过电压,它往往是在工频电压升高的基础上出现的,如甩负荷、单相接地等均要产生工频电压升高,当断路器切除接地故障或接地故障切除后重合闸时,又引起系统操作过电压,工频电压升高与操作过电压叠加,使操作过电压更高。所以,工频电压升高的程度直接影响操作过电压的幅值。加装并联电抗器后,限制了工频电压升高,从而降低了操作过电压的幅值。当开断带有并联电抗器的空载线路时,被开断线路上的剩余电荷沿着电抗器泄入大地,使断路器断口上的恢复电压由零缓慢上升,大大降低了断路器断口发生重燃的可能性,因此也降低了操作过电压。

  3、避免发电机带空载长线路出现自励磁过电压。当发电机经变压器带空载在长线路启动,空载发电机全电压向空载线路合闸,发电机带线路运行线路末端甩负荷等,都将形成较长时间发电机带空载线路运行,形成了一个L-C电路,当空载长线路电容C的容抗值Xc合适时,能导致发电机自励磁(即L-C回路满足谐振条件产生串联谐振)。自励磁会引起工频电压升高,其值可达1.5~2.0倍的额定电压,甚至更高,它不仅使并网的合闸操作(包括零起升压)成为不可能,且其持续发展也将严重威胁网络中电气设备的安全运行。并联电抗器能大量吸收空载长线路上的容性无功功率,破坏发电机自励磁条件。

  4、有利于单相重合闸。为了提高运行可靠性,超高压电网中常采用单相自动重合闸,即当线路发生单相接地故障时,立即断开该线路,待故障处电弧熄灭后再重合该相。由于超高压输电线路间电容和电感(互感)很大,故障相断开短路电流后,非故障相电源(电源中性点接地)将经这些电容和电感向故障点继续提供电弧电流(即潜供电流),使故障处电弧难以熄灭。如果线路上并联三相Y形接线的电抗器,且Y形接线的中性点经小电抗器接地,就可以限制和消除单相接地处的潜供电流,使电弧熄灭,有利于重合闸成功。这时的小电抗器相当于消弧线圈。
