电抗器发热,这里有你想要的

文章出处: 人气:发表时间:2017-05-11 21:59
电抗器发热,这里有你想要的
电抗器发热,这里有你想要的

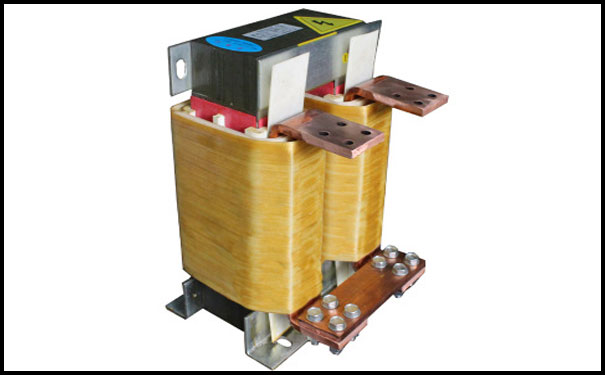

  变频器因具有调速方便、保护功能齐全等优点在油田内得到大量的应用,这些非线性负载产生的谐波引起电网电流、电压波形发生畸变,导致并联电容器补偿装置无法正常投运,串联电抗器发热、电容器烧毁频繁发生。

  串联电抗器的主要作用是抑制高次谐波和限制合闸涌流,防止谐波对电容器造成危害。但如果不考虑并联电容器接入母线处的谐波背景,任意组合串联电抗器和并联电容器,会发生谐波的放大和谐振。

  本文通过具体计算、现场谐波测试,分析塔河油田110kV十区变电站串联电抗器发热的原因,并提出改进的措施。一、情况简介110kV十区变电站新装两套容量(1500+1500)kvar的电容器组,共分4组,每组容量1500kvar,选配电容器型号PhMKPM-6.6/1/500,单体容量500kvar,电容量33.17μF,额定电压12/ kV,额定电流24.06A。选配电抗器的电抗率为6%,型号:R7PM 10.0/3/1500,Qn90 kvar,电感量18.38mH,共4台。2013年8月16日投运1组1500kvar电容器组运行一周后,电抗器噪音增大,红外成像测温显示线圈和铁芯温度升高到106.1℃,红外成像测温图见图1。为避免电抗器烧损事故,遂将并联电容器组退出运行。

  分析认为电抗器发热可能由以下原因引起:(1) 电抗器质量存在设计和工艺上的缺陷。(2) 电网谐波引起。

  现场检查未发现电抗器压块松动现象,绝缘电阻、直流电阻和电抗值也都正常,电抗器不存在质量问题。十区变电站10kV配电线路带载大量使用变频器调速的400V电动机负荷,现场谐波测试后发现,在电容器组不投入的情况下,谐波电压总畸变率(THDV)95%概率大值为3.25%,其中5次谐波畸变率2.58%,7次谐波畸变率1.36%,11次谐波畸变率1.14%。谐波电流主要以5、7、11、13次谐波电流为特征谐波,其中5次谐波含量最大,达12.93A。
