供电电抗器,这里有你想要的

文章出处: 人气:发表时间:2017-05-11 21:58
供电电抗器,这里有你想要的
供电电抗器,这里有你想要的

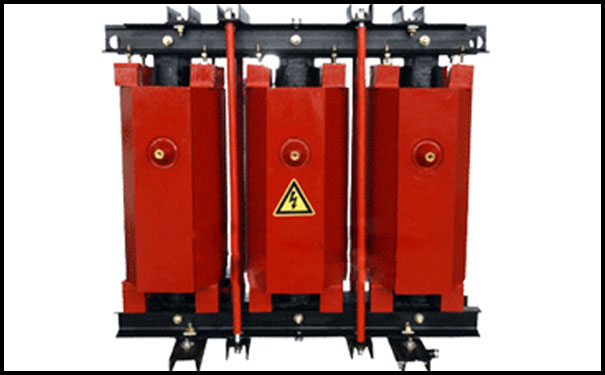

  1电抗器

  电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。

  电抗器的作用

  问:在电力系统中电抗器的作用有那些?

  答:电力系统中所采取的电抗器 常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器 串联或并联用来限制电网中的高次谐波。

  220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:

  (1)轻空载或轻负荷线路上的电容效应,以 降低工频暂态过电压。

  (2)改善长输电线路上的电压分布。

  (3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动 同时也减轻了线路上的功率损失。

  (4)在大机组与系统并列时 降低高压母线上工频稳态电压,便于发电机同期并列。

  (5)防止发电机带长线路可能出现的自励磁谐振现象。

  (6)当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用。

  无源滤波装置

  一 概述

  该装置主要用于钢铁、冶金、化工、电气化铁路以及有谐波源场所,起就近吸收谐波源所产生的谐波流,抑制谐波“污染”电网的作用,装置由滤波电容器、滤波电抗器和电阻器等适当组合,滤波装置对某一频率谐波电流呈低阻抗,从而起到就地吸收谐波电流的目的,谐波装置在运行中和谐波源并联,除起滤波作用外兼作无功补偿。

  二 工作原理

  无源交流滤波装置主要由滤波电容器、滤波电抗器等组合成 LC 滤波装置,滤波装置除起滤波作用外,还兼作无功补偿作用。 LC 滤波装置主要有单调谐滤波装置、双调谐滤波装置、高通滤波装置、 C 型滤波装置等。

  实际运用中根据谐波电流的分布大小以及无功需求情况设计成几组滤波器,每一组滤波器对应某一次谐波呈低阻抗,高通滤波器对截止频率以上的谐波均呈低阻抗, C 型滤波具有调谐频带宽,损耗低的特点。滤波器的分组需进行精密计算,既要滤除主要的谐波电流,也要满足无功补偿的要求,同时还要防止在某一次整数次频率下由于滤波器与系统阻抗发生并联谐振而产生的谐波电流放大。
