　　输入电抗器的用途

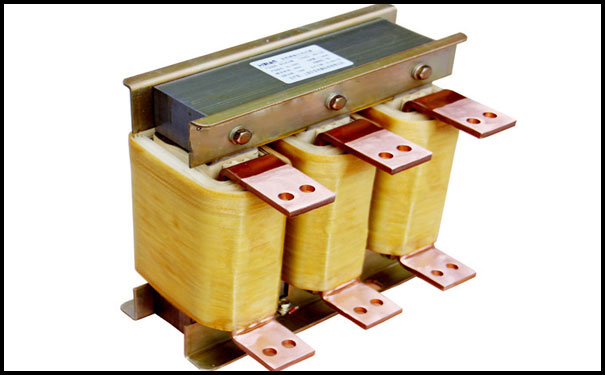

　　输入电抗器串联在电源与变频器输入侧，用于抑制输入电流的高次谐波，减少电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数(提高到0.75-0.85)。

　　由于变频器的整流部分为三相全波不可控整流，直流回路采用大电容作为滤波器。这样，虽然变频器的电网侧输入电压波形基本上是正弦波，但输入电流是脉冲式的充电电流，含有丰富的谐波

　　变频器电网侧电流的波形由线路总等效阻抗和主电容两端的电压共同决定，同时受二极管整流器本身参数的影响。另外，其电流大小和波形与直流侧电压密切相关，而直流侧电压又会随着负载变化而波动。因此，通过解析表达式定量地计算变频器网侧电流比较困难，在工程上也不实用。一般分析时，可采用简化的近似方法来计算。

　　网侧总线路阻抗越大，输入电流就越平滑，谐波电流越小。因此常用直流或交流电抗器来增加线路阻抗，从而改善输入电流波形。

　　在加入电抗器之后，输入电流的尖峰变小，同时二极管的导通时间变长，因此可以降低变频器的网侧电流谐波含量。

　　建议加装输入电抗器的情况

　　A、变频器所用之处的电源容量与变频器容量之比为10：1以上

　　B、同一电源上接有晶闸管设备或带有开关控制的功率因数补偿装置;

　　因为晶闸管设备也容易使电网的电压波形发生畸变，和变频器互相影响。所以，变频器输入侧和晶闸管设备的输入侧都应该接入交流电抗器。

　　C、三相电源的电压不平衡度较大(≥3%);

　　变频器三相整流桥在运行过程中，由于每相电压接近振幅值时，滤波电容器上的电压并不恒定，因此，三相充电电流的大小常常是不平衡的。线路电压的不平衡，将导致变频器三相输入电流的更加不平衡。所以，当三相电压的不平衡度>3%时，应考虑接入交流电抗器。

　　D、电压综合变形率大于5%，应加入交流电抗器或直流电抗器，以抑制谐波电流。
