　　电抗器的实际应用全解

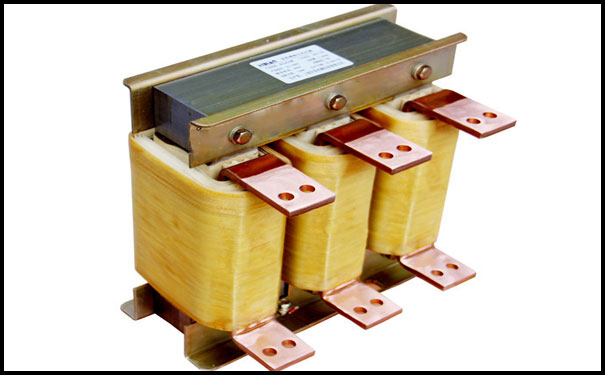

　　1.三相进线电抗器在整流线路中的应用。

　　采用三相整流电路时,一般功率都在几千瓦到几十千瓦,如果电源电压发生突变,其电压上升率dV/dt>20V/us时,就可能导致可控整流元器件误导通,如果有整流变压器,见图2所示电路,此主变压器的漏感和阻容保护吸收回路能起到限制浪涌电压的作用。而现在大多数电流设备上都节约了大功率的整流变压器,将三相交流电网电压直流加到三相整流电路上,为了防止在接通电源的瞬间所产生的浪涌电流,需在电源输入端插入三相电抗器,见图3所示。

　　2谐波电抗器(单相或三相)

　　在电网或电气设备中含有高次谐波的成分,使正弦波的波形发生畸变,会使用电设备产生附加的损耗,使机箱内的温度升高,所以要将此谐波分量吸收掉,改善供电质量,谐波成分有:三次谐波,即150Hz的成分约占30%,五次谐波,即250Hz的成分约占10%,而七次谐波仅占5%。

　　吸收回路采用LC串联谐振,谐振频率与谐波频率相等时,当XL=XC时回路阻抗Z=R2+(XL-XC)

　　由于谐振频率f等于谐波分量时,在此一频率上的阻抗Z=R,R为回路中的电阻,因此阻抗Z=0,即可对此谐波频率进行短路,但对主回路50Hz是没有影响的,但是谐波成分是三、五、七、九、十一次之多,所以对不同频率需要设备不同的吸收回路,好在九、十一次的谐波分量按级数递减,可以忽略不计,因此在电气设备中,大多只设备五次、七次LC吸收回路,三次谐波分量虽很大,但因LC吸收回路的频率与主频50Hz比较接近,一般不设置三次LC吸收回路,只有在铁磁谐振式稳压器中,设置三次和五次吸收回路,以改善波形失真。

　　各次吸收回路的LC参数,以供大家参考!见图4。

　　3并联电抗器

　　在电容器两端加上工频交流电压测试时,有很大的容性电流,如交流450V的电力电容器其容量很大,无功功率达10KVar,耐压试验时要在电容器两端加上二倍的工作电压,即在900V时,无功功率要增大到40 KVar,那么测试交流耐压的设备容量要很大,如果在电容两端并联一个电抗器,使感抗XL等于容抗XC,以抵消电容电流,使测试时的耐压试验设备的容量可大大减小,例如图5的LC并联电路中的电抗器,可以减小电容器在测试时的无功电流。

　　4.中性点接地电抗器

　　有的低压电网供电线路是380V三相三线制,没有中性线,如果要用单相相电压由于没有中性线无法接出相电压,要另加三相Y/Y。变压器则体积太大,而用三相交流电抗器,人为地造出一个中性点,那么就可以在任何一相中接出相电压,见图6所示。

　　5滤波扼流圈

　　在整流电路中,交流电经整流后变为脉动直流电,除了蓄电池充电或电镀等可直接使用外,其它电子、电器设备对脉动直流电要经过滤波后,将纹波电压减到最小才能使用,而用滤波振流图的π形滤波效果更好,输出直流电压的波动更小,见图7所示。滤波振流图的特性有二种,一种是线性振流圈,即通过直流电流变化时,电感量基本上不变化,另一种称为摇摆振流圈,即通过电流大时电感量小,通过电流小时电感量大

　　6其它电抗器

　　高压电网上用的限流空心电抗器,大型电动机的降压起动电抗器、电炉用的匹配电抗器、三相均衡电流用的均流电抗器、雷达用的储能电抗器、还有分裂电抗器、试验电抗器等很多用途。
