变频器出线电抗器作用,很全的解释

文章出处: 人气:发表时间:2017-02-16 14:58

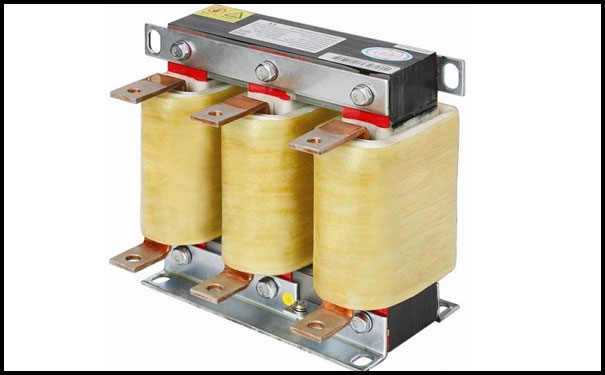

  输出的主要作用是补偿长线分布电容的影响,并能抑制变频器输出的谐波,起到减小变频器噪声的作用。有些变频器产品使用说明书中提供了有输出电抗器与无输出电抗器时,连接电动机的导线允许的最大长度。

  变频调速系统应用中存在着一个普遍的问题是,电动机中的谐波电流过大,导致电动机发热量增加,缩短了电动机的使用寿命;若变频器至电动机的电缆较长,由于电缆终端电压反射而造成电动机端过电压,会对电动机的绝缘性能造成危害,严重时可导致电动机绝缘击穿,电缆爆裂。实际应用过程中常在变频器输出端采用电抗器来消除或减轻上述问题的影响。选择适合的电抗器参数可以使变频器输出电压近似正弦波形,电压总谐波失真度小于5%,即使电缆长度达到几千米的电缆也不存在由于电压反射而造成的电动机端过电压现象。

  变频调速系统设置输出电抗器有助于减少变频器的过电流和过电压故障,由此可提高系统的可靠性。变频器和电动机之间采用长电缆或向多电动机供电时(10~50台),由于变频器工作频率高,连接电缆的等效电路会形成一个大电容。电缆对地电容的存在给变频器额外增加了峰值电流和瞬态峰值电压。

  变频器和电动机电缆较长时,为了避免电动机绝缘过早老化和变频器损坏,可以选用输出电抗器来减小在电动机端子上的du/dt值和减小负荷电流的峰值。但是输出电抗器不能减小电动机端子上的瞬变电压的峰值。
