  输入电抗器参数选择

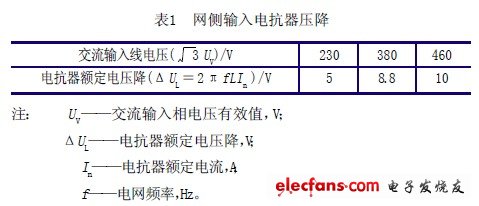

  1)输入电抗器压降的选择 输入电抗器的容量一般按预期在电抗器每相绕组上的压降来决定,而选择压降或用网侧相电压的2%~4%,或按表1 的数据选取。





  输入电抗器压降不宜取得过大,压降过大会影响电动机转矩。一般情况下选取进线电压的4%(8.8 V)已足够,在较大容量的变频器中如75 kW 以上可选用10 V 压降。

  2)输入电抗器的额定电流IL的选取 单相变频器配置的输入电抗器的额定电流IL =变频器的额定电流IN,三相变频器配置的输入电抗器的额定电流I L =变频器的额定电流IN × 0.82。

  3)输入电抗器的电感量L的计算 知道了压降和额定电流,则输入电抗器的电感量L 的计算公式下:





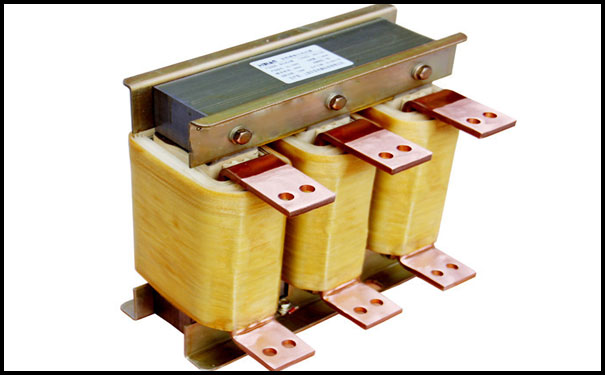

  输出电抗器

  输出电抗器有助于改善变频器的过电流和过电压。变频器和电动机之间采用长电缆或向多电动机(10~50 台)供电时,由于变频器工作频率高,连接电缆的等效电路成为一个大电容,而引起下列问题:①电缆对地电容给变频器额外增加了峰值电流。②由于高频瞬变电压,给电动机绝缘额外增加了瞬态电压峰值。为了补偿长线分布电容的影响,并能抑制变频器输出的谐波,减小变频器噪声,避免电动机绝缘过早老化和电动机损坏,可以选用输出电抗器来减小在电动机端子的du/dt 值。当变频器和电动机之间用长电缆时,输出电抗器可以减小负荷电流的峰值。但是输出电抗器不能减小电动机端子上瞬变电压的峰值。

  (1)是否要配置输出电抗器

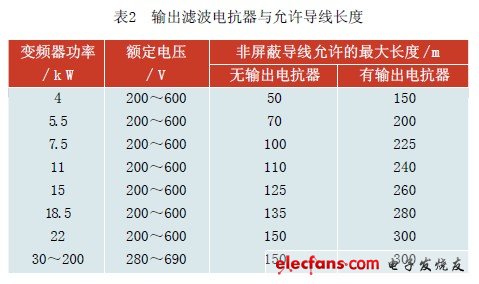

  在变频器的输出侧是否要配置电抗器,可根据工程实际情况而定。表2 是输出滤波电抗器与允许导线长度。





  由于变频器输出电压中高次谐波较多,变频器与电动机之间的传输线不宜太长。导线过长,其分布电容也大,则在高次谐波电压作用下,高次谐波电流过大。当输出电缆过长时就应设置输出电抗器。在允许的范围内,可不要输出电抗器。

  (2)如何选择输出电抗器

  其计算和设计的原则同输入电抗器,其电抗器的电感量是以基波电流流经电抗器时的电压降不大于额定电压为宜。
