输入滤波电抗器,高质量产品解决方案

文章出处: 人气:发表时间:2017-05-11 21:25

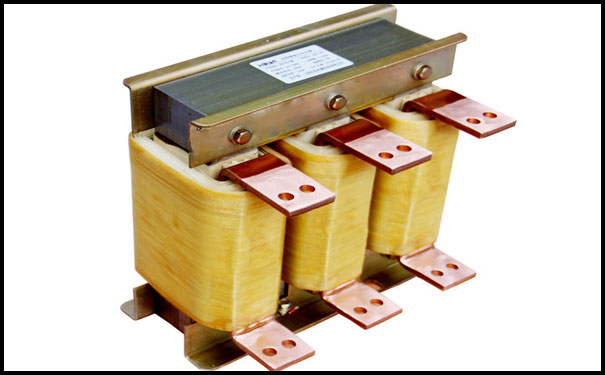

输入滤波电抗器,高质量产品解决方案
输入滤波电抗器,高质量产品解决方案

  很多变频器的输入端安装电抗器,一方面是为了减小谐波电流发射,另一方面可以提高变频器抗浪涌干扰的特性。

  很多变频器的输入端安装电抗器,一方面是为了减小谐波电流发射,另一方面可以提高变频器抗浪涌干扰的特性。

  变频器的整流电路相当于一个谐波电压源。我们知道,电压源当负载阻抗大时,输出电流会小。因此,在变频器的电源输入端安装电抗器能够减小谐波电流的发射。

  在变频器的电源输入端安装电抗器虽然能够有效抑制变频器的谐波电流,但是达不到任何谐波标准限制的要求。

  电抗器对变频器的谐波电流的抑制程度与电抗器的电抗率有关。电抗器的电抗率就是电抗器上流过额定电流时,电抗器上的电压降与额定电压比值。例如,一个额定电压为380V(有效值),额定工作电流为100A,电抗率为5%的电抗器,意味着:如果电抗器上流过100A电流,它上面的电压降为380x0.05 = 19V(有效值)。

  输入电抗器作用

  在变频调速器系统的运行过程中,变频调速器经常会受到来自电网的浪涌电流和浪涌电压的冲击,影响变频调速器的性能,缩短变频调速器的使用寿命,甚至会严重损坏变频调速器。

  变频器专用型输入电抗器的作用在于:

  1、抑制来自电网的浪涌电压和浪涌电流,保护变频速器,延长其使用寿命;

  2、抑制来自电网的3,5次谐波的电磁干扰(如果频率高于5次,需选用变频器专用型输入滤波器);

此文关键字:输入滤波电抗器
